液化氣人必懂的液化氣灶基礎知識（三）：燃氣灶的結構組成及功能
警鐘長鳴 安全用氣
家用燃氣灶是由供氣系統、燃燒系統、控制系統、點火系統及其它部件組成的。
一. 供氣系統
燃氣灶的供氣系統包括由燃氣進氣管、進氣接頭 導氣管組成的燃氣輸送管路和燃氣閥等，它們對氣密性的要求非常嚴格。
二. 燃燒系統

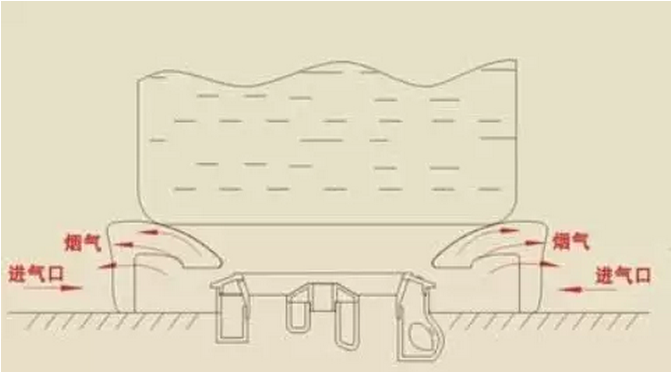

燃燒系統主要是指燃燒器。它由噴嘴、調風板、引射器、爐頭、火蓋等組成。燃氣從噴嘴噴出經過引射器引射作用，把周圍的空氣引入混合管內進行充分混合（俗稱一次空氣）。調風板的作用是通過調節風門的大小來改變一次空氣進入的多少，以改善火焰的狀態，從而獲得良好的燃燒工況。
燃氣灶燃燒器多采用大氣式燃燒器，又稱引射式部分預混燃燒器，主要由噴嘴、調風板、一次空氣進風口、引射管、爐頭、火蓋等組成。它的主要特點如下：
1. 火焰短、火力強、燃燒溫度高。
2. 可以燃燒不同性質的燃氣、熱效率較高，燃燒較完全，煙氣中CO含量較少。
(國標規定: 煙氣中一氧化碳濃度（體積百分數）應不大于0.05)
3. 可應用低壓燃氣?？諝庥扇細庖溥M入，不需要鼓風設備。
4. 其火孔熱強度較大，燃燒溫度較高。
三. 點火系統
燃氣灶的點火系統主要指點火器。燃氣灶除用火柴和點火棒人工點火外，目前國內大都采用壓電陶瓷點火（又稱電子點火）和電脈沖連續點火（或稱脈沖點火）。
1. 電子點火（壓電陶瓷電火花點火）
電子點火是目前使用***廣泛的一種點火方式，它具有點火率高，方便、價廉、結構緊湊等特點。一個壓電陶瓷點火器約可連續打火3.5萬次，在通常情況下，使用壽命可達10年以上。
壓電陶瓷點火器工作原理是：用手按壓并轉動手柄（旋鈕）打火時，帶動撞錘機構的撥叉動作，在彈簧力的作用下，撞錘擊壓電陶瓷端面，機械能轉換為電能，產生10000ν以上的瞬間高電壓。通過高壓導線和連接的電極，在4-5mm左右距離的電極間打出電火花，將從電極旁邊噴嘴噴出的燃氣點燃。
2. 電脈沖點火
脈沖點火器是一種新型點火裝置，一般采用電池作電源，使用起來快速、可靠、穩定性高。只要一接通微動開關，即可產生一連串的電火花，點火率可打100%。
四、意外熄火保護裝置
意外熄火保護裝在家用燃氣灶上已經成了國家強制標準，但在商業燃氣灶上基本沒有這種裝置，在這里也做一個簡單的介紹。
意外熄火安全保護裝置有雙金屬片式、熱電偶式和火焰導電式等類別。
